电解离子接地极
时间:2011-04-20 17:25 作者:admin 点击:

技术优势
1、装置自动调节功能强,不断向电极周围土壤补充导电离子,改善周围土壤电阻率。
2、电极单元采用耐腐蚀的合金材料,高能回填料采用具防腐性能和耐高压冲击的化学材料为辅料。大大延长其使用寿命。保证使用30年。
3、回填料以强吸水性、强吸附力和离子交换能力强的物理化学物质为主体材料。完成电极单元与周围土壤的高效紧密结合,且将降低周围土壤电阻率,有效增强了雷电导通释放能力。
4、高能回填料能与接地极和周围土壤充分接触,大大降低接触电阻。且流动性和渗透性好,增大与土壤的接触面积,从而增大泄流面积。
5、由于电极单元采用低导磁率材料,抗直击雷感应脉冲袭击强,防雷电二次效应。
6、由于其优异的接地效果和很强的调节功能,主要用于高土壤率地区和建筑物高度密集的城市。
7、由于其优异的接地效果,占地面积少,施工工程量小,节约材料。
8、防腐离子接地体所用的一切材料均无毒无污染,属绿色环保产品。
制作工艺
( 1 )天恒一离子电极管:采用优质紫铜管材,极管内壁采用最新陶瓷镀膜技术处理,具有超强的耐强酸、强碱防腐性能;极管外壁喷涂一层高分子防腐导电材料,具有优良防腐能力和极低的电阻率。极管上端和下端分别设计了水分吸收孔和离子释放孔。
( 2 )离子电极内部离子发生装置:填充在极管内部,具有很强的离子释放性能,并具备吸水保湿 ﹑电离导电﹑长效 缓释功能。
( 3 )离子电极外部专用填充料:非金属导电材料,防腐环保,添加有吸水保湿、凝固、渗透以及土壤改良成分,与极管内释放出的电解离子相互作用,可以持续改善周围土壤的导电性能,达到接地降阻的效果。


规格型号及技术参数

* 产品寿命: > 30年
* 极管内壁陶瓷镀膜防腐层电阻变化率: △R%≤1%
* 冲击耐受电流密度 ≥1000 kA/m2
* 工频耐受电流密度 ≥5kA/m2
* 耐酸﹑耐碱﹑耐盐性能: 优

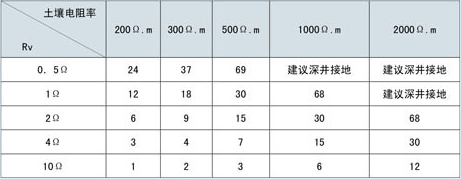

施工用量参数
已知接地电阻要求和水平接地极接地电阻时,需要垂直接地极接地电阻的计算:
R:接地网的接地电阻(Ω)
Rh:水平接地体的接地电阻(Ω)
Rv:垂直接地体的接地电阻(Ω)
η:水平接地体和垂直接地体间的屏蔽利用系数,0.9
单根直轴型ALG防腐离子接地体的接地电阻计算公式:
R:单根防腐离子接地体的接地电阻(Ω)
ρ:土壤电阻率(Ω.m)
L:电极长度(m)
D:接地极等效直径(m)(常规为0.18m,也可根据回填孔直径适当调整)
K:土壤调节系数,20%(变化范围为50%~5%,但6个月后不超过20%。初始土壤电阻率越高降低百分比越大,高密度土壤的稳定时间需要更长。)

规格型号及技术参数




工作原理
通过电极内部和外部填充材料的离子释放效应,改善电极与周边土壤的接触环境,达到降阻的目的 通过大量的金属材料的铺设降低一定区域内的电阻,实施普通接地方法达到低接地电阻
接地稳定性 其中的外部填充材料具有良好地防腐、吸水、保湿,不受气候变化的影响,接地电阻在施工完成一周后进入持续稳定状态,不受土壤的干湿影响,不会随着时间而上升。
1、干性接触,干燥与潮湿时,接地电阻起伏较大;
2、另外由于腐蚀作用,接地电阻随着时间的推移上升较快
寿命周期 具有防腐效果,离子自动补充,因此有效寿命周期30年以上 防腐较差,每隔3至5年,需重新进行土壤改造,降低土壤电阻率工程工艺 专业工艺,降阻效果明显,施工简单,工程量小,综合费用较低 技术水平较低,工程量大,无工艺保障.

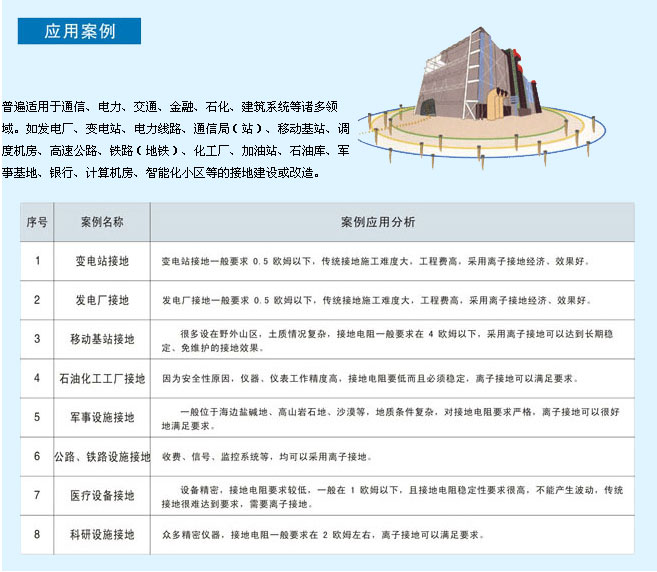

案例应用

  普遍适用于通信、电力、交通、金融、石化、建筑系统等诸多领域。如发电厂、变电站、电力线路、通信局(站)、移动基站、调度机房  、高速公路、铁路(地铁)、化工厂、加油站、石油库、军事基地、银行、计算机房、智能化小区等的接地建设或改造.
